12OR

CALDERAS DE VAPOR

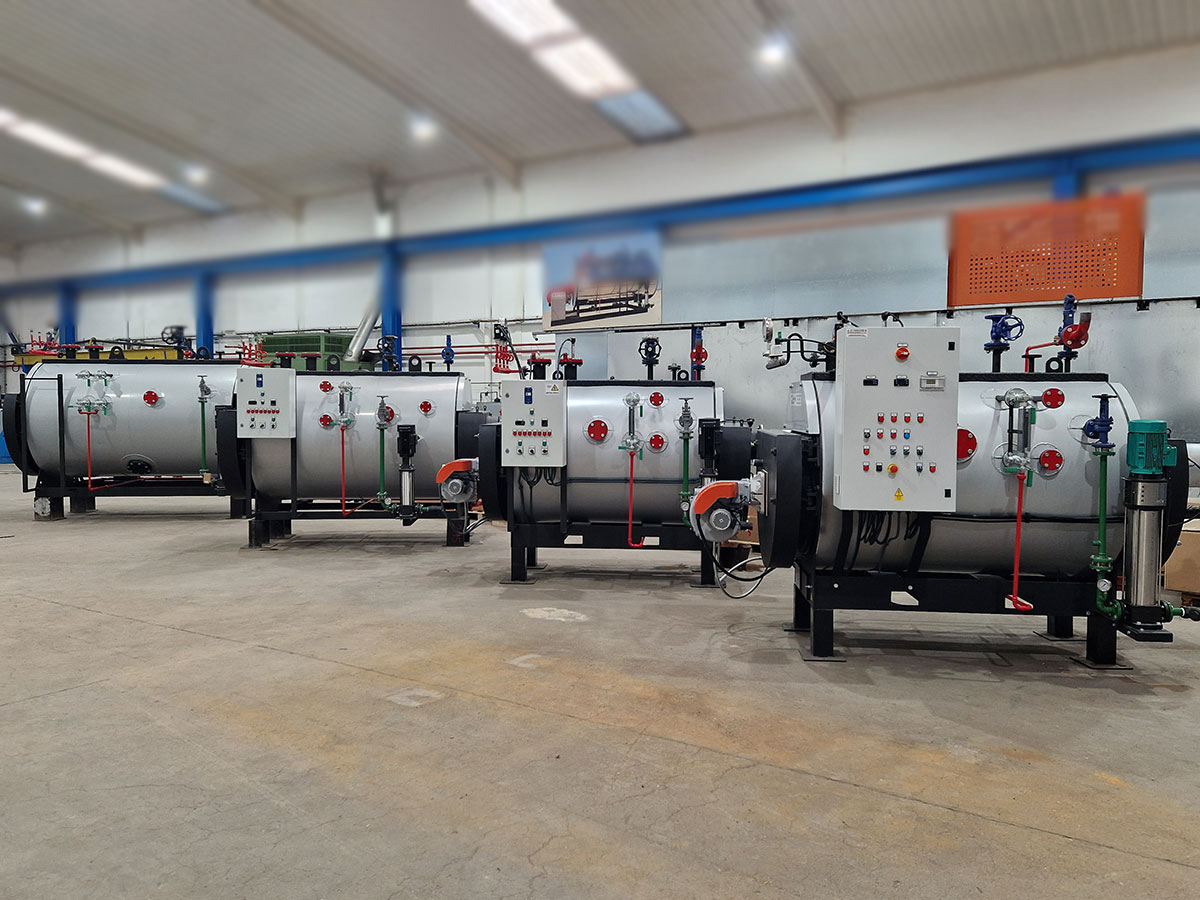

CALDERA MODELO 12OR

14 MODELOS DESDE 204 Kw (300 Kg/h) a 4.089 Kw (6.000 Kg/h) y presión hasta 14,7 bar.

  • Calderas de categoría I y II según potencia y presión.
  • Caldera pirotubular de 3 pasos de humos con inversión de llama en el hogar y de altas prestaciones.
  • Caldera con hogar cilíndrico de gran diámetro, en el cual la llama del quemador gira en el fondo que también esta bañado por agua y vuelve hasta la puerta delantera donde pasa a los tubos de humos, con una carga térmica baja.
  • Los tubos de humos lisos llevan turbuladores helicoidales para mejorar el intercambio térmico de los humos, garantizar menores perdidas de carga y obtener unos rendimientos elevados superiores al 91%; este rendimiento se puede incrementar en más de un 5% instalando un economizador.
  • En la parte superior va colocado un registro llamado “boca de hombre” de gran tamaño, que permite acceder al operador al interior de la zona húmeda de la caldera.
  • Pasarela superior practicable. (según modelos)
  • Aislamiento térmico eficiente de elevado espesor de lana de roca mineral con soporte de aluminio. Separación entre las partes calientes del cuerpo de la caldera y la envolvente, para eliminar los puentes térmicos.
  • Apertura reversible de la puerta regulando las bisagras y los tirantes de cierre en todas las direcciones.
  • Las conexiones eléctricas se realizan mediante conectores de enganche rápido.
  • Paneles de mando electromecánicos y electrónicos expansibles (opcional).
  • Puede quemar cualquier tipo de combustibles Líquidos ó Gaseosos.
  • Adaptable para cualquier marca de quemadores.
  • La caldera se puede adaptar para el manejo de mandos a la derecha o a la izquierda.
  • Escalera para acceso a la plataforma practicable en la zona superior de la caldera. (según modelos)
  • Funciones implementables con kit opcionales también con calderas ya instalada. Grupo electrobomba vertical de acero inoxidable de bajo consumo y con alta presión y caudal.
  • Controles de nivel de agua en caldera mediante sondas electrónicas.
  • La calidad del vapor es seco, obtenido por la buena relación del volumen de nivel de agua y la cámara de vapor, siendo de las de mayor titulo de vapor.
  • Las calderas salen de nuestros talleres montadas sobre una bancada metálica que conforma un conjunto con los demás complementos, facilitando una rápida instalación.
  • Certificada su fabricación según directiva de marcado 97/23CE.
  • Componentes opcionales que se pueden instalar en las calderas.
    • Panel de control con PLC de 7”
    • Purga de sales.
    • Purga de lodos.
    • Kit de seguridad para 24 ó 72 horas.
    • Kit 2ª bomba alimentación.
    • Kit Economizador – Incremento del rendimiento: 4%
    • Kit de modulación alimentación de agua.
    • Kit de toma de muestras de la caldera.
    • Kit protección contra funcionamiento en seco de la bomba de agua.
    • Kit remoto Web control 3G o ADSL

LA CALDERA SCHUSTER ES MARCA REPRESENTADA POR TALLERES PATRICIO RUIZ
